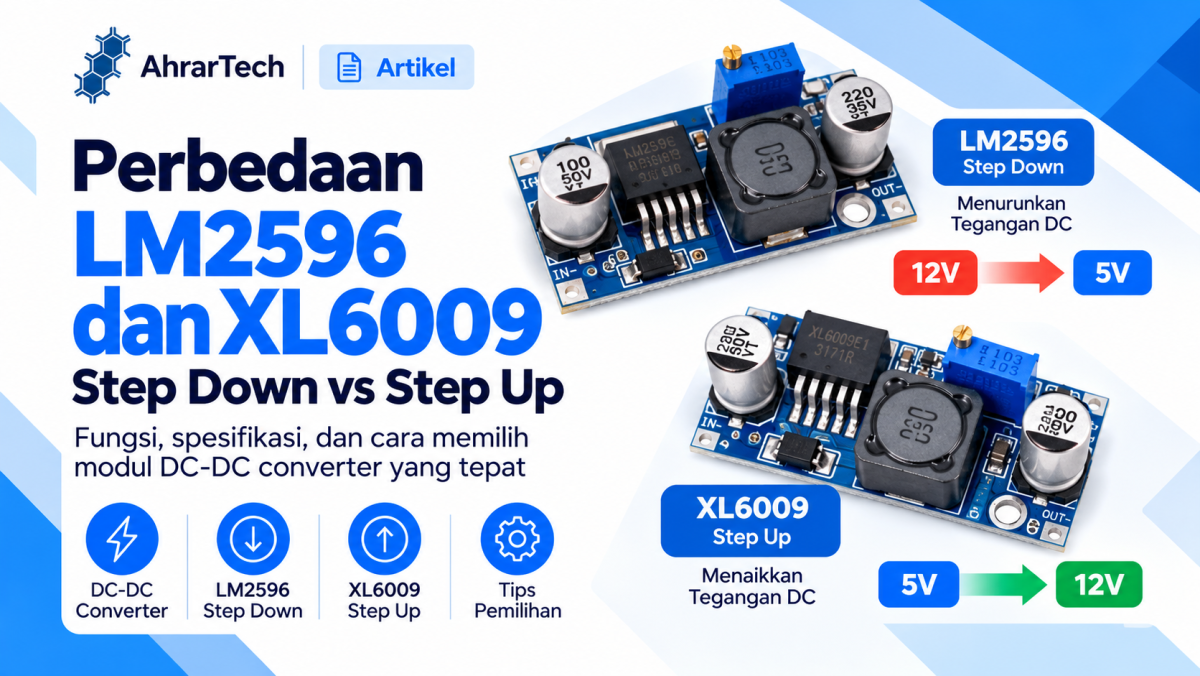

Perbedaan LM2596 dan XL6009: Step Down vs Step Up

Perbedaan LM2596 dan XL6009: Step Down vs Step Up

LM2596 dan XL6009 adalah dua jenis IC DC-DC converter yang banyak digunakan dalam rangkaian power supply, elektronika DIY, robotika, Arduino, dan sistem kelistrikan DC.

Walaupun keduanya sering digunakan untuk mengatur tegangan listrik, LM2596 dan XL6009 memiliki fungsi berbeda.

LM2596 merupakan buck converter yang digunakan untuk menurunkan tegangan DC, sedangkan modul XL6009 yang umum dijual merupakan boost converter untuk menaikkan tegangan DC.

Memahami perbedaan keduanya penting agar pengguna dapat memilih modul yang tepat sesuai kebutuhan dan menghindari kesalahan pemasangan.

Apa Itu Modul LM2596 Step Down?

LM2596 adalah IC regulator switching yang dirancang untuk menurunkan tegangan DC dari sumber yang lebih tinggi menjadi tegangan keluaran yang lebih rendah.

Sebagai contoh, modul LM2596 dapat digunakan untuk:

• Menurunkan tegangan 12V menjadi 5V.

• Menurunkan tegangan 24V menjadi 12V.

• Membuat suplai 5V dari sumber DC 9V.

• Menyediakan tegangan tertentu untuk komponen elektronika.

Modul LM2596 adjustable umumnya dilengkapi trimpot atau potensiometer kecil untuk mengatur nilai tegangan keluaran.

Saat tegangan input tersedia, pengguna dapat memutar trimpot sambil mengukur tegangan output menggunakan multimeter.

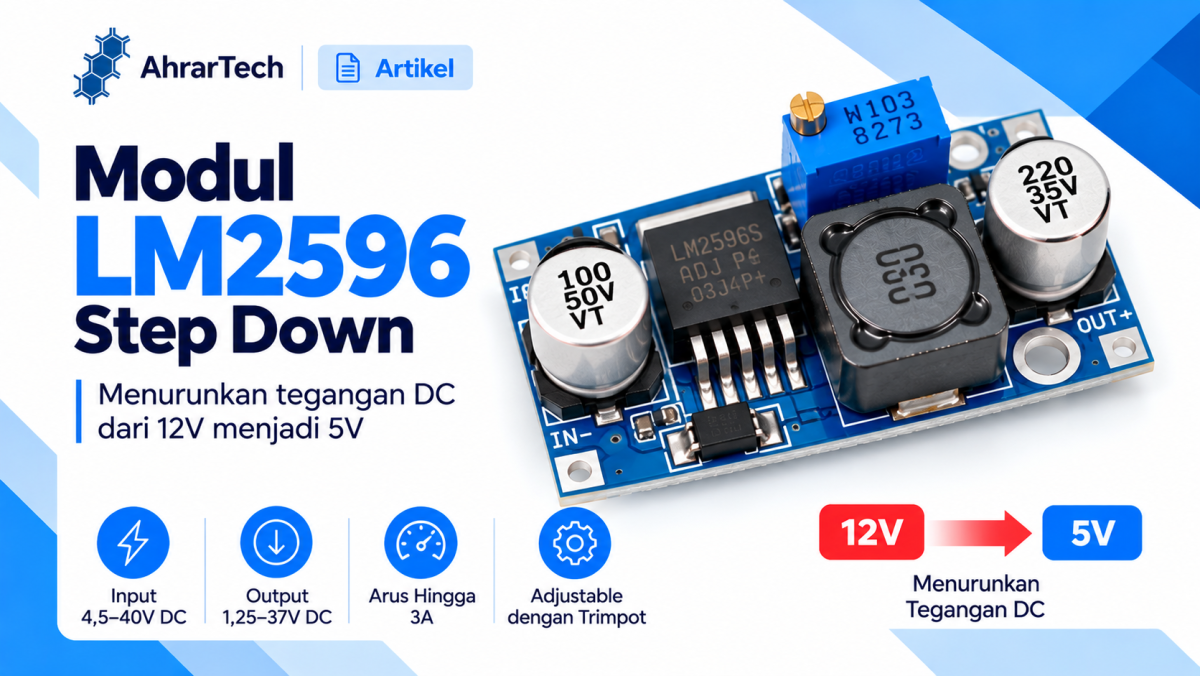

Gambar 1 — Modul LM2596 Step Down

Caption: Modul LM2596 DC-DC Step Down digunakan untuk menurunkan tegangan DC sesuai kebutuhan rangkaian elektronika.

Apa Itu Modul XL6009 Step Up?

XL6009 merupakan IC DC-DC converter yang dapat digunakan dalam beberapa konfigurasi rangkaian, termasuk boost dan buck-boost.

Namun, modul XL6009 yang dijual oleh AhrarTech adalah Step Up Boost Converter, yaitu modul untuk menaikkan tegangan DC.

Contoh penggunaannya meliputi:

• Menaikkan tegangan 5V menjadi 12V.

• Menaikkan tegangan 12V menjadi 19V.

• Membuat tegangan keluaran yang lebih tinggi daripada tegangan sumber.

• Menyediakan suplai untuk perangkat yang memerlukan tegangan lebih tinggi.

Sebagaimana LM2596, modul XL6009 adjustable juga umumnya dilengkapi trimpot untuk mengatur tegangan keluaran.

Penting: Modul boost XL6009 biasa bukan modul buck-boost otomatis. Walaupun IC XL6009 mendukung beberapa topologi, kemampuan modul ditentukan oleh desain rangkaian yang dipasang.

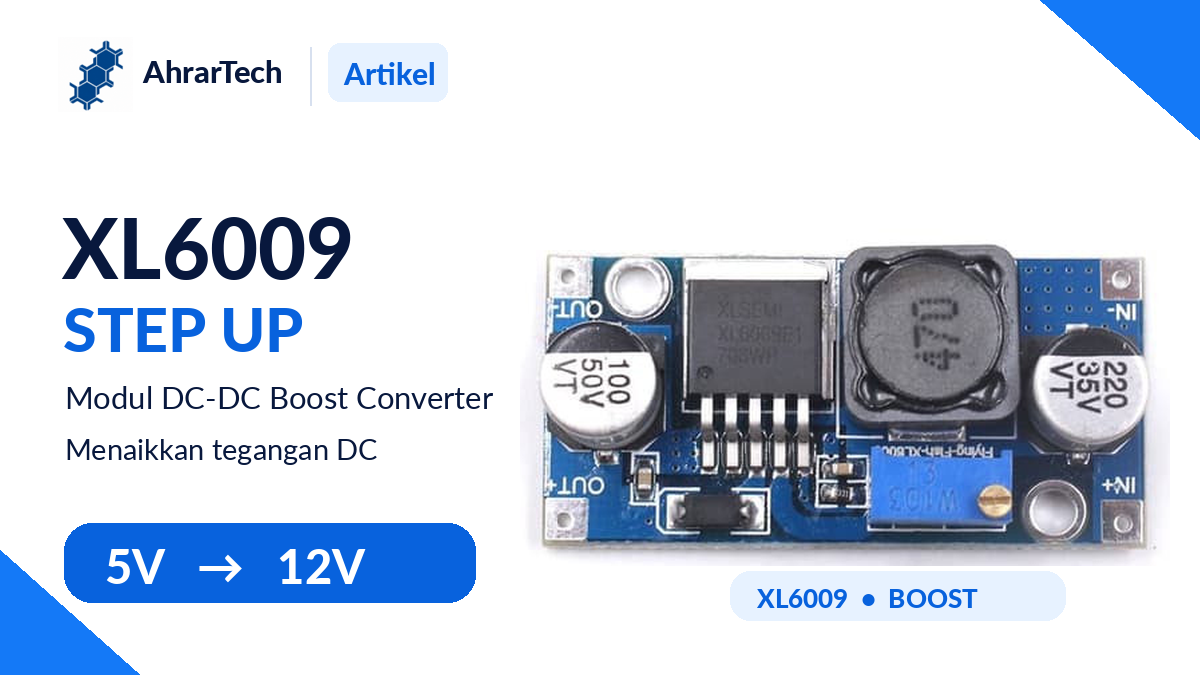

Gambar 2 — Modul XL6009 Step Up

Caption: Modul XL6009 DC-DC Step Up digunakan untuk menaikkan tegangan DC, misalnya dari 5V menjadi 12V.

Tabel Perbedaan LM2596 dan XL6009

Berikut perbandingan karakteristik kedua IC dan modul yang umum digunakan.

Catatan teknis: Nilai pada tabel merupakan karakteristik IC berdasarkan datasheet, bukan jaminan performa seluruh modul rakitan. Khusus XL6009, angka 4A adalah batas arus saklar internal, bukan berarti modul dapat menghasilkan arus output 4A pada setiap tegangan.

Rentang input dan output yang aman harus mengikuti spesifikasi modul yang digunakan, termasuk batas kapasitor, induktor, dioda, pendinginan, dan kondisi beban.

Perbedaan Cara Kerja Step Down dan Step Up

1. LM2596 sebagai Step Down

Modul step down bekerja dengan menurunkan tegangan masukan menjadi tegangan keluaran yang lebih rendah.

Contoh:

Input 12V DC → LM2596 → Output 5V DC

Jika tersedia adaptor 12V dan perangkat membutuhkan suplai 5V, LM2596 merupakan salah satu pilihan yang sesuai.

2. XL6009 sebagai Step Up

Modul step up bekerja dengan menaikkan tegangan masukan menjadi tegangan keluaran yang lebih tinggi.

Contoh:

Input 5V DC → XL6009 → Output 12V DC

Jika sumber daya hanya menyediakan 5V tetapi rangkaian membutuhkan tegangan 12V, modul boost XL6009 dapat digunakan selama kebutuhan dayanya masih memenuhi kemampuan modul.

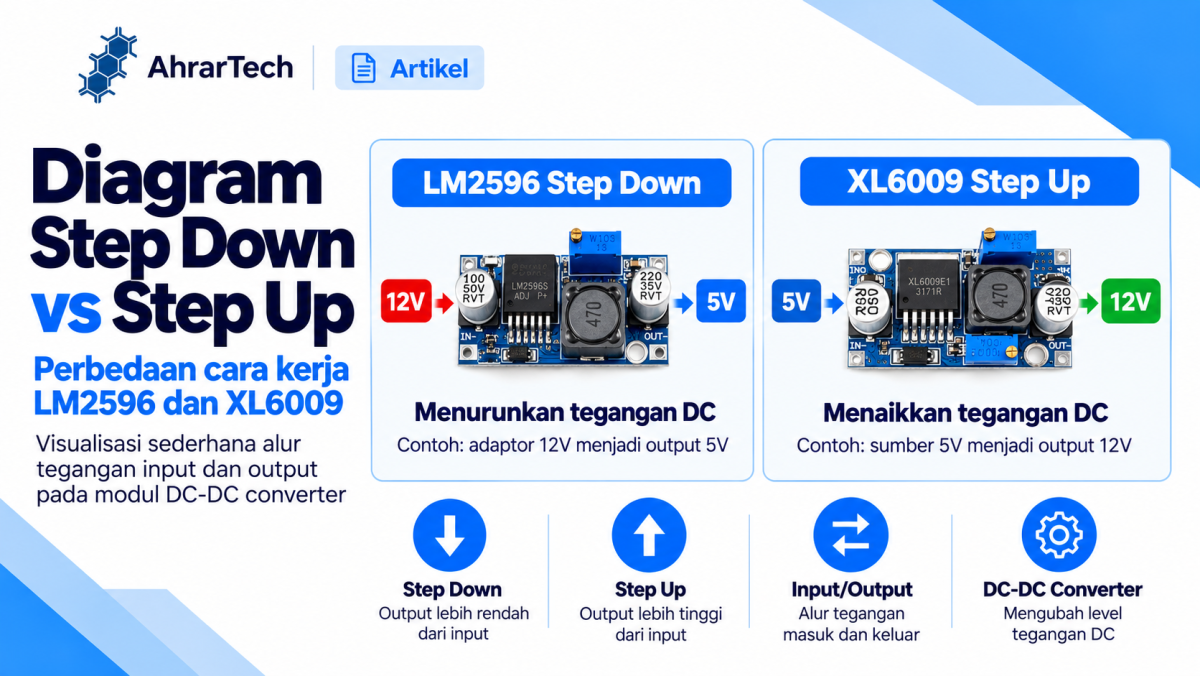

Gambar 3 — Ilustrasi Step Down vs Step Up

Caption: Perbedaan prinsip kerja LM2596 Step Down dan XL6009 Step Up pada rangkaian DC-DC converter.

Apakah LM2596 dan XL6009 Bisa Menambah Daya Listrik?

Salah satu kesalahpahaman pengguna adalah menganggap modul step up dapat menaikkan tegangan sekaligus memberikan arus keluaran besar tanpa batas.

Padahal, DC-DC converter bekerja berdasarkan prinsip konservasi energi.

Secara sederhana:

Daya input × Efisiensi = Daya output

Artinya, ketika tegangan dinaikkan, arus output yang tersedia umumnya menjadi lebih kecil daripada arus input.

Sebagai contoh, sebuah modul boost menerima tegangan 5V dengan arus 2A.

Daya input:

5V × 2A = 10 watt

Jika efisiensi diasumsikan 85%, daya keluaran sekitar:

10W × 85% = 8,5 watt

Apabila tegangan keluaran diatur menjadi 12V, arus output teoritisnya:

8,5W ÷ 12V ≈ 0,71A

Perhitungan tersebut hanya ilustrasi. Arus aktual dibatasi oleh karakteristik modul, kondisi temperatur, dan komponen penyusunnya.

Jadi, modul XL6009 tidak otomatis mampu menghasilkan 12V 4A hanya karena IC-nya memiliki rating arus switch 4A.

Contoh Penggunaan LM2596 dan XL6009

1. Power Supply Arduino

Arduino atau mikrokontroler tertentu membutuhkan sumber tegangan yang sesuai dengan spesifikasi board.

Apabila sumber daya menyediakan 12V, LM2596 dapat digunakan untuk membuat keluaran 5V yang stabil bagi rangkaian 5V yang kompatibel.

Namun, pin dan jalur suplai yang digunakan harus mengikuti petunjuk board, termasuk aturan penggunaan pin 5V dan VIN.

2. Proyek Robotika

Pada proyek robotika, satu baterai dapat digunakan untuk beberapa rangkaian yang memerlukan tegangan berbeda.

Sebagai contoh, sumber 12V dapat diturunkan menggunakan LM2596 untuk memasok sensor atau perangkat 5V.

3. Booster Tegangan DC

XL6009 cocok untuk rangkaian yang membutuhkan tegangan lebih tinggi dari sumber yang tersedia.

Misalnya, sumber 5V dinaikkan menjadi 12V untuk beban berdaya rendah yang kompatibel.

4. Eksperimen Power Supply Adjustable

Kedua modul dapat menjadi media pembelajaran mengenai konversi daya DC, efisiensi, pengaturan tegangan, serta pengukuran arus dan tegangan.

Cara Mengatur Tegangan Output LM2596 dan XL6009

Kedua modul biasanya menggunakan trimpot untuk menyesuaikan tegangan keluaran.

Langkah pengaturan umumnya sebagai berikut:

1. Siapkan sumber daya DC yang sesuai dengan spesifikasi modul.

2. Hubungkan sumber daya ke terminal input IN+ dan IN−.

3. Hubungkan multimeter ke terminal output OUT+ dan OUT−.

4. Aktifkan sumber daya tanpa menghubungkan beban sensitif.

5. Putar trimpot secara perlahan sambil memantau tegangan output.

6. Atur tegangan hingga mencapai nilai yang dibutuhkan.

7. Matikan sumber daya sebelum menghubungkan beban.

8. Uji kembali tegangan keluaran ketika beban terpasang.

Perhatian: Jangan menghubungkan beban elektronik sebelum tegangan output diperiksa. Modul adjustable dapat memiliki nilai output awal yang tidak sesuai kebutuhan perangkat.

Arah putaran trimpot juga dapat berbeda menurut desain modul. Jangan mengasumsikan arah putaran tertentu selalu menaikkan tegangan.

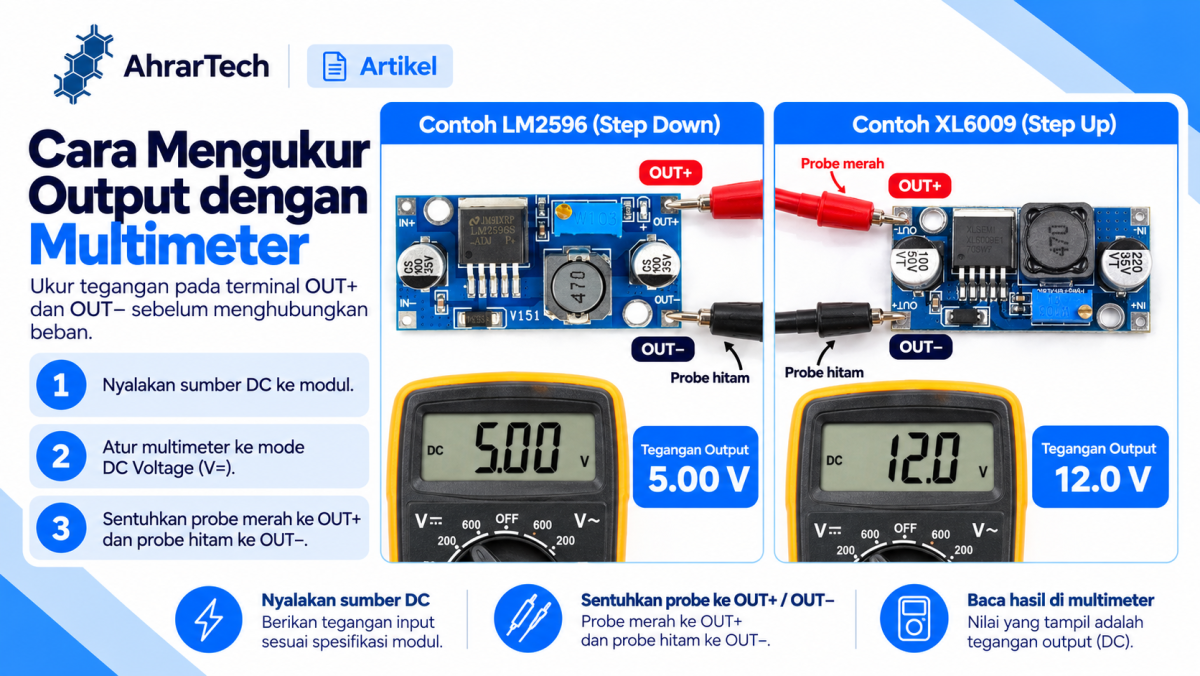

Gambar 4 — Cara Mengatur Tegangan DC-DC Converter

Caption: Pengukuran tegangan keluaran modul DC-DC converter menggunakan multimeter sebelum dihubungkan ke beban.

Kapan Harus Memilih LM2596 atau XL6009?

Pilih LM2596 ketika tegangan sumber lebih tinggi daripada tegangan yang dibutuhkan perangkat.

Contohnya:

• Input 12V, membutuhkan 5V.

• Input 24V, membutuhkan 12V.

• Input 9V, membutuhkan 5V.

Pilih XL6009 ketika tegangan sumber lebih rendah daripada tegangan yang dibutuhkan perangkat.

Contohnya:

• Input 5V, membutuhkan 12V.

• Input 12V, membutuhkan 19V.

• Input 9V, membutuhkan 15V.

Seluruh contoh harus berada dalam rentang tegangan dan daya yang didukung modul.

Apabila membutuhkan keluaran yang stabil ketika tegangan input dapat berada di atas maupun di bawah tegangan output, gunakan modul buck-boost yang memang dirancang untuk kondisi tersebut.

FAQ: Pertanyaan Seputar LM2596 dan XL6009

Apa perbedaan utama LM2596 dan XL6009?

LM2596 pada modul yang umum dijual digunakan untuk menurunkan tegangan DC, sedangkan modul XL6009 boost digunakan untuk menaikkan tegangan DC.

Apakah LM2596 bisa menaikkan tegangan 5V menjadi 12V?

Tidak pada modul buck LM2596 standar. Gunakan modul boost yang sesuai seperti XL6009.

Apakah XL6009 bisa menurunkan tegangan 12V menjadi 5V?

Tidak pada modul XL6009 boost standar. Untuk kebutuhan tersebut gunakan buck converter seperti LM2596. IC XL6009 sendiri dapat digunakan dalam topologi lain jika dirancang khusus.

Apakah kedua modul bisa digunakan dengan Arduino?

Bisa, selama output diatur sesuai kebutuhan tegangan, arus, dan metode suplai board Arduino yang digunakan.

Apakah modul LM2596 benar-benar mampu memberikan 3A?

IC LM2596 memiliki rating output hingga 3A, tetapi kemampuan modul rakitan bergantung pada kualitas komponen, desain PCB, pembuangan panas, serta kondisi tegangan dan beban.

Apakah XL6009 benar-benar memiliki output 4A?

Angka 4A mengacu pada arus switch internal IC. Nilai tersebut tidak sama dengan arus output maksimum modul untuk semua kondisi penggunaan.

Apakah kedua modul bisa langsung menggunakan listrik PLN 220V?

Tidak. Kedua modul membutuhkan masukan DC dalam rentang yang sesuai. Untuk listrik PLN diperlukan power supply AC-DC yang aman dan sesuai spesifikasi.

Beli Modul LM2596 dan XL6009 di AhrarTech Surabaya

AhrarTech Surabaya menyediakan berbagai komponen elektronika, modul DC-DC converter, sensor, dan perlengkapan proyek DIY.

Untuk kebutuhan penurunan tegangan, Anda dapat memilih modul LM2596 Step Down. Sementara itu, untuk kebutuhan menaikkan tegangan, gunakan modul XL6009 Step Up.

Pilihan 1 — LM2596 Step Down DC-DC 3A

Modul untuk menurunkan tegangan DC pada berbagai kebutuhan elektronika.

Beli Modul LM2596 di Shopee AhrarTech

Pilihan 2 — XL6009 DC-DC Step Up Boost Converter

Modul untuk menaikkan tegangan DC pada berbagai proyek dan rangkaian power supply.

Beli Modul XL6009 di Shopee AhrarTech

Pastikan memilih modul berdasarkan arah konversi tegangan, arus beban, dan batas spesifikasi perangkat sebelum melakukan pembelian.
