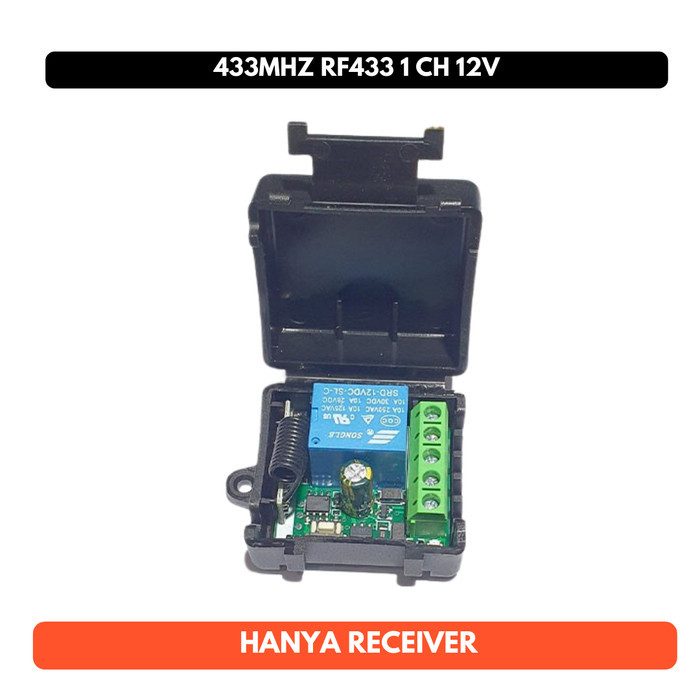

Receiver RF433 RF 433 433MHZ 12V 12 Volt Wireless Relay Switch 1CH Saklar

Model 1:
Jog / Non-Latched: model ini kalau di-tekan terus tombol pd remote(misal tombol A) relay ON, di lepas tombol A relay OFF (spt push button)

Model 2
Self -lo / Self-Latched: model ini kalau di-tekan tombol pd remote(misal tombol A) relay ON, tetep ON, kecuali tombol A ditekan lagi baru relay OFF (spt saklar lampu)

Model 3:
Inter-lo / Latched: model ini diperlukan 2 tombol misal tombol A-untuk ON dan B-untuk OFF.

Model 4-7:
Delay : model ini seperti timer, misal ditekan tombol A relay ON, setelah sekian detik relay akan OFF otomatis
Delay nya ada 4 macam 5 detik, 10 detik, 15 detik, 20 detik

Setelah menentukan Model kerja relay, sekarang masuk ke pembelajaran (learning) langkah ke-2


2. Metode pembelajaran:
Misal kita mau Model-1 (lihat langkah-1).
cara nya : Tekan tombol learing pada modul (bukan tombol remote ya)
1 kali saja (jgn tekan 2-3 x, nanti model nya beda) ini akan masuk model-1, lihat lampu indicator di modul akan nyala terus , kemudian tekan tombol A pd remote, lihat lampu indicator akan berkedip terus off, nah remote A sdh tersimpan. Skrg coba di test…tekan tombol A relay akan ON, lepaskan tombol A, relay OFF (sukses)..

Untuk Model 2... tekan tombol learing 2x
Untuk Model 3... tekan tombol learing 3x
Untuk Model 4... tekan tombol learing 4x ...dst

Untuk Menghapus Kode Tekan tombol pada modul (bukan remote ) ada beberapa jenis yang tekan sekitar 8x detik ada jg yg tekan 8x(agak cepat) , indikator berkedip

Spesifikasi:

- Power Supply: 12VDC
- Arus diam: +/- 10mA
- Frequency: 433 MHz
- Kompatibel dengan chip kode 1527, 2260, 2262, 2264
- Support 29 RF code atau 29 tombol remote (Momentary, Toggle), 29 remote 2 tombol (Latched)
- Ukuran PCB: 35mm X 32mm X 15mm (Box: 40mm x 40mm x 25mm)
- Proteksi power supply terbalik dengan dioda
- Transmitter/ remote: 433MHz, eV15271.
