Cara Menghitung Nilai Resistor untuk LED 5V dan 12V

Cara Menghitung Nilai Resistor untuk LED 5V dan 12V

Cara menghitung nilai resistor untuk LED 5V dan 12V merupakan salah satu pengetahuan dasar yang penting dalam elektronika. Resistor digunakan untuk membatasi arus listrik agar LED dapat menyala tanpa menerima arus berlebihan.

LED (Light Emitting Diode) banyak digunakan sebagai indikator pada rangkaian elektronik, Arduino, panel kontrol, proyek robotika, serta berbagai perangkat DIY.

Salah satu jenis yang umum digunakan adalah LED 3 mm, yang tersedia dalam berbagai pilihan warna seperti merah, hijau, dan biru.

Namun, setiap warna LED dapat memiliki tegangan maju (forward voltage) yang berbeda. Karena itu, nilai resistor perlu disesuaikan dengan tegangan sumber dan karakteristik LED.

Dalam artikel ini, kita akan mempelajari rumus menghitung resistor LED, contoh perhitungan untuk sumber 5V dan 12V, cara memilih resistor, serta contoh pemasangannya.

Mengapa LED Membutuhkan Resistor?

LED merupakan komponen semikonduktor yang memiliki karakteristik arus dan tegangan berbeda dari lampu pijar biasa.

Ketika LED diberi tegangan maju, arus yang mengalir dapat meningkat sangat cepat apabila tidak dibatasi.

Sebagai contoh, LED merah biasa mungkin memiliki tegangan maju sekitar 2V. Apabila LED tersebut langsung dihubungkan ke sumber 5V tanpa pembatas arus, arus yang mengalir dapat melebihi batas kemampuan LED.

Akibatnya, LED dapat mengalami panas berlebih, penurunan umur pakai, atau kerusakan.

Resistor yang dipasang secara seri akan membantu membatasi arus listrik pada nilai yang diinginkan.

Fungsi resistor pada LED antara lain:

• Membatasi arus listrik.

• Melindungi LED dari arus berlebihan.

• Membantu mengatur tingkat kecerahan LED.

• Menyesuaikan penggunaan LED dengan sumber tegangan.

• Membantu menjaga keandalan rangkaian.

Penting: LED 3 mm biasa yang tidak memiliki resistor internal atau driver pembatas arus tidak boleh langsung dihubungkan ke sumber DC 5V maupun 12V.

Mengenal Tegangan LED Merah, Hijau, dan Biru

Sebelum menghitung resistor, kita perlu memahami istilah forward voltage atau tegangan maju LED.

Forward voltage (Vf) merupakan tegangan pada LED ketika dialiri arus maju tertentu.

Nilainya dipengaruhi oleh bahan semikonduktor, warna, suhu, serta karakteristik produk.

Berikut contoh nilai tegangan maju yang digunakan dalam perhitungan artikel ini.

Catatan: Angka di atas merupakan asumsi perhitungan, bukan spesifikasi terverifikasi dari tiga produk Shopee AhrarTech. LED hijau generasi tertentu dapat memiliki Vf sekitar 3V atau lebih. Gunakan datasheet atau hasil pengukuran untuk menentukan nilai sebenarnya.

Dalam contoh berikut, arus target ditetapkan sebesar 10 mA atau 0,01A sebagai titik awal yang konservatif untuk LED indikator 3 mm.

Rumus Menghitung Nilai Resistor LED

Untuk rangkaian sederhana yang menggunakan satu LED dan satu resistor, rumusnya adalah:

R = (Vs − Vf) / I

Keterangan:

Perlu diingat bahwa satuan arus pada rumus harus menggunakan Ampere.

Contohnya:

• 5 mA = 0,005A

• 10 mA = 0,01A

• 15 mA = 0,015A

• 20 mA = 0,02A

Nilai resistor yang diperoleh dari perhitungan dapat disesuaikan dengan nilai resistor standar yang tersedia di pasaran.

Untuk membatasi arus agar tidak melebihi target nominal, pilih nilai resistor standar yang sama atau sedikit lebih tinggi daripada hasil perhitungan.

Cara Menghitung Resistor LED untuk Tegangan 5V

Sumber tegangan DC 5V sering ditemukan pada rangkaian Arduino, adaptor USB, serta power supply elektronik.

Berikut contoh menghitung resistor untuk tiga pilihan LED 3 mm.

1. LED Merah 3 mm pada 5V

Diketahui:

• Tegangan sumber = 5V

• Tegangan maju LED = 2V

• Arus target = 10 mA atau 0,01A

Perhitungan:

R = (5 − 2) / 0,01

R = 3 / 0,01

R = 300Ω

Nilai resistor standar yang dapat dipilih adalah 330Ω.

Dengan resistor 330Ω, perkiraan arus LED menjadi:

I = (5 − 2) / 330

I ≈ 0,00909A

I ≈ 9,1 mA

Nilai tersebut sedikit lebih rendah daripada target 10 mA.

2. LED Hijau 3 mm pada 5V

Untuk contoh LED hijau dengan Vf 2,2V:

R = (5 − 2,2) / 0,01

R = 2,8 / 0,01

R = 280Ω

Gunakan resistor standar 330Ω sebagai pilihan konservatif.

Arus perkiraan:

I = 2,8 / 330

I ≈ 8,5 mA

Jika LED hijau yang digunakan memiliki Vf lebih tinggi, arus aktual akan lebih rendah.

3. LED Biru 3 mm pada 5V

Untuk contoh LED biru dengan Vf 3,0V:

R = (5 − 3) / 0,01

R = 2 / 0,01

R = 200Ω

Nilai resistor standar yang direkomendasikan adalah 220Ω.

Arus perkiraan:

I = 2 / 220

I ≈ 9,1 mA

Tabel Rekomendasi Resistor LED 5V

Hasil tersebut berlaku pada asumsi tegangan maju dan sumber DC 5V yang digunakan. Gunakan nilai resistor lebih tinggi jika ingin mengurangi arus dan kecerahan.

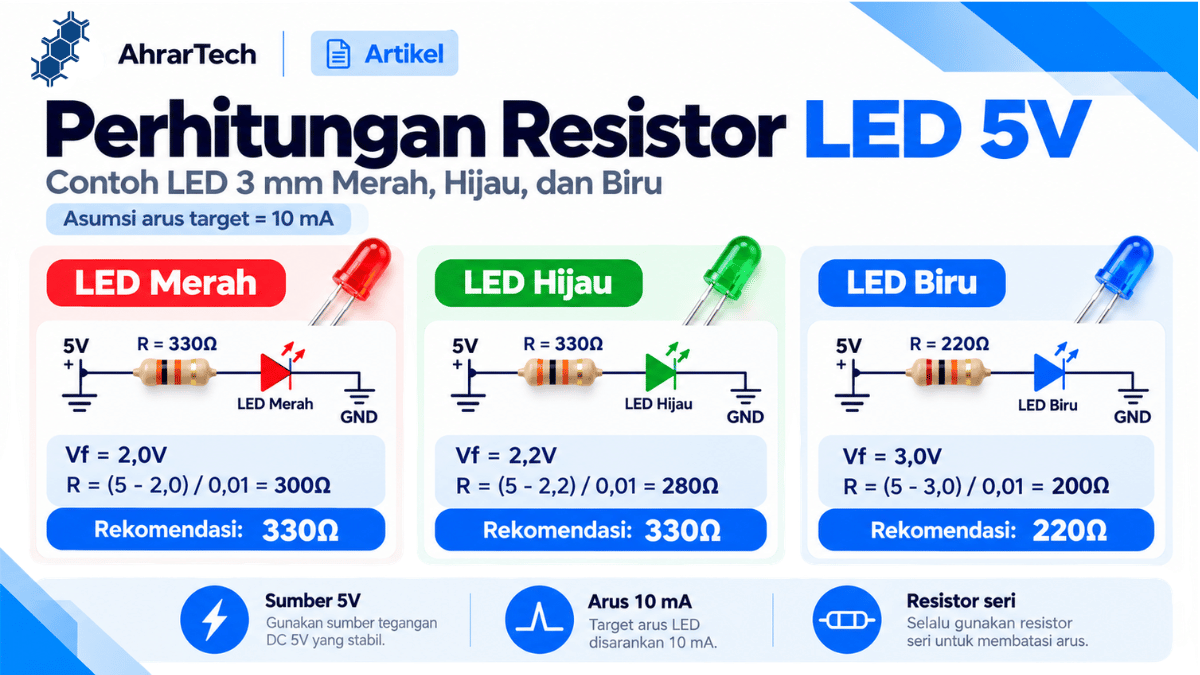

Gambar 2 — Perhitungan Resistor LED 5V

Contoh pemilihan resistor untuk LED 3 mm merah, hijau, dan biru menggunakan sumber DC 5V.

Cara Menghitung Resistor LED untuk Tegangan 12V

Sumber DC 12V banyak digunakan pada adaptor, rangkaian kontrol, power supply, dan berbagai proyek elektronika.

Karena tegangan sumber lebih tinggi, resistor yang diperlukan juga umumnya memiliki nilai hambatan lebih besar dibandingkan rangkaian 5V.

1. LED Merah 3 mm pada 12V

Diketahui:

• Tegangan sumber = 12V

• Tegangan maju LED = 2V

• Arus target = 10 mA

Perhitungan:

R = (12 − 2) / 0,01

R = 10 / 0,01

R = 1.000Ω atau 1KΩ

Dengan resistor 1KΩ, arus LED diperkirakan sebesar 10 mA.

2. LED Hijau 3 mm pada 12V

Dengan asumsi Vf 2,2V:

R = (12 − 2,2) / 0,01

R = 9,8 / 0,01

R = 980Ω

Pilih resistor standar 1KΩ.

Arus perkiraan:

I = 9,8 / 1.000

I ≈ 9,8 mA

3. LED Biru 3 mm pada 12V

Dengan asumsi Vf 3,0V:

R = (12 − 3) / 0,01

R = 9 / 0,01

R = 900Ω

Pilih resistor standar 1KΩ sebagai pilihan konservatif.

Arus perkiraan:

I = 9 / 1.000

I ≈ 9 mA

Tabel Rekomendasi Resistor LED 12V

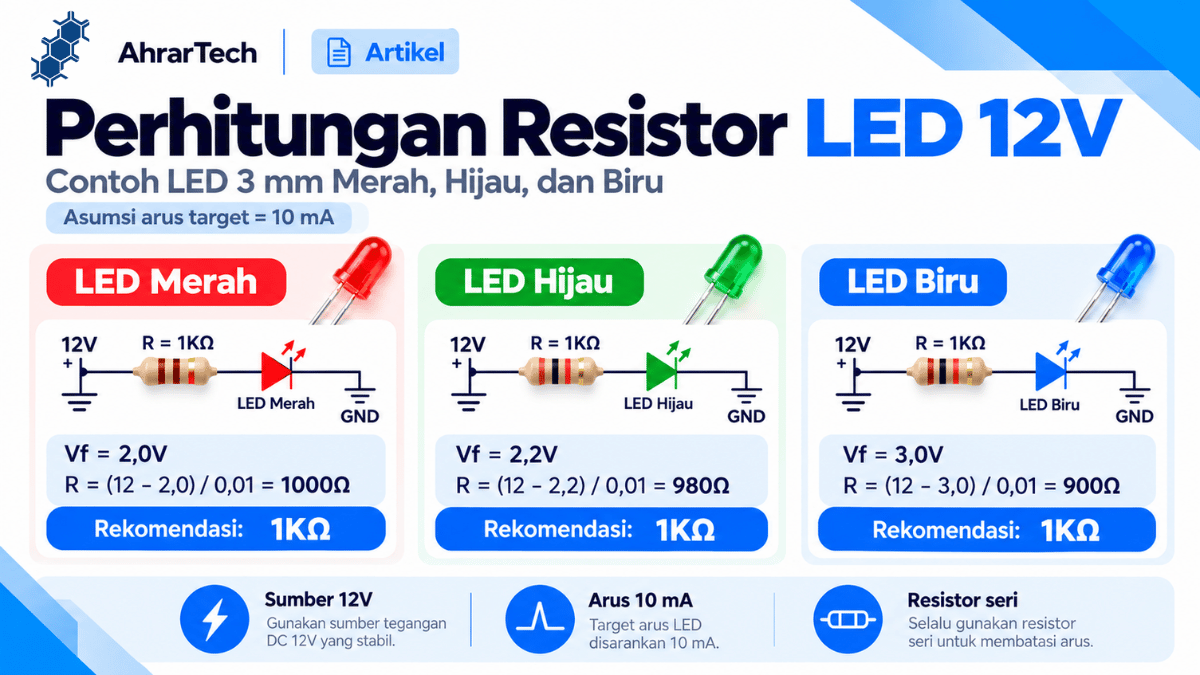

Gambar 3 — Perhitungan Resistor LED 12V

Contoh penggunaan resistor 1KΩ sebagai pembatas arus pada LED 3 mm dengan sumber DC 12V.

Berapa Watt Resistor yang Dibutuhkan?

Selain nilai hambatan, rating daya resistor juga perlu diperhatikan.

Resistor menghasilkan panas ketika dialiri arus. Daya tersebut dapat dihitung menggunakan rumus:

P = I² × R

Keterangan:

• P = Daya resistor (Watt)

• I = Arus listrik (Ampere)

• R = Hambatan resistor (Ohm)

Contoh Resistor LED 12V

Pada rangkaian LED merah:

• Resistor = 1.000Ω

• Arus = 0,01A

Perhitungan:

P = 0,01² × 1.000

P = 0,0001 × 1.000

P = 0,1 Watt

Dalam contoh ini, resistor 1/4 watt (0,25W) memiliki rating daya di atas disipasi 0,1W.

Namun, pemilihan rating resistor tetap harus mempertimbangkan toleransi, kenaikan suhu, ventilasi, serta perubahan tegangan sumber.

Untuk penggunaan DC 5V dan 12V pada tabel sebelumnya, resistor 1/4 watt umumnya memadai jika sumber tegangannya stabil dan sesuai asumsi.

Lihat Resistor 1/4 Watt di Shopee AhrarTech

Cara Memasang Resistor dan LED yang Benar

Resistor harus dipasang secara seri dengan LED agar arus melewati resistor sebelum kembali ke sumber listrik.

Mengenal Polaritas LED

LED memiliki dua terminal utama:

• Anoda (+): Terminal positif.

• Katoda (−): Terminal negatif.

Pada banyak LED through-hole baru, kaki anoda lebih panjang daripada katoda.

Bagian datar pada sisi rumah LED biasanya menunjukkan posisi katoda.

Namun, tetap periksa tanda fisik atau datasheet apabila kaki LED sudah dipotong.

Contoh Rangkaian LED 5V

DC 5V (+)
   |
   |
 Resistor 330Ω
   |
   |
 Anoda (+)
   LED Merah
 Katoda (-)
   |
   |
DC 5V (-)

Contoh Rangkaian LED 12V

DC 12V (+)
   |
   |
 Resistor 1KΩ
   |
   |
 Anoda (+)
   LED Merah
 Katoda (-)
   |
   |
DC 12V (-)

Resistor biasa tidak memiliki polaritas sehingga dapat ditempatkan sebelum atau sesudah LED dalam jalur seri yang sama.

Bagaimana Jika Menggunakan Banyak LED?

Jika menggunakan beberapa LED, terdapat dua konfigurasi yang umum dipakai, yaitu seri dan paralel.

1. LED Dirangkai Seri

Dalam rangkaian seri, beberapa LED disambungkan secara berurutan sehingga arus yang sama mengalir melalui seluruh LED.

Rumusnya:

R = (Vs − Total Vf LED) / I

Contoh dua LED merah dengan sumber 12V:

• Tegangan sumber = 12V

• Vf setiap LED = 2V

• Jumlah LED = 2

• Arus target = 10 mA

R = (12 − 4) / 0,01

R = 800Ω

Gunakan nilai standar 820Ω.

Rangkaian seri ini dapat menggunakan satu resistor karena arus yang sama melewati kedua LED.

2. LED Dirangkai Paralel

Dalam rangkaian paralel, setiap cabang LED sebaiknya memiliki resistor pembatas arus tersendiri.

Contoh pada sumber 5V:

            +-- 330Ω -- LED Merah --+
            |                      |
DC 5V (+) --+-- 330Ω -- LED Hijau --+-- DC 5V (-)
            |                      |
            +-- 220Ω -- LED Biru ---+

Konfigurasi tersebut menggunakan asumsi Vf yang telah dijelaskan sebelumnya.

Menghubungkan LED berbeda langsung secara paralel dengan satu resistor bersama tidak disarankan karena pembagian arus antar-LED dapat menjadi tidak seimbang.

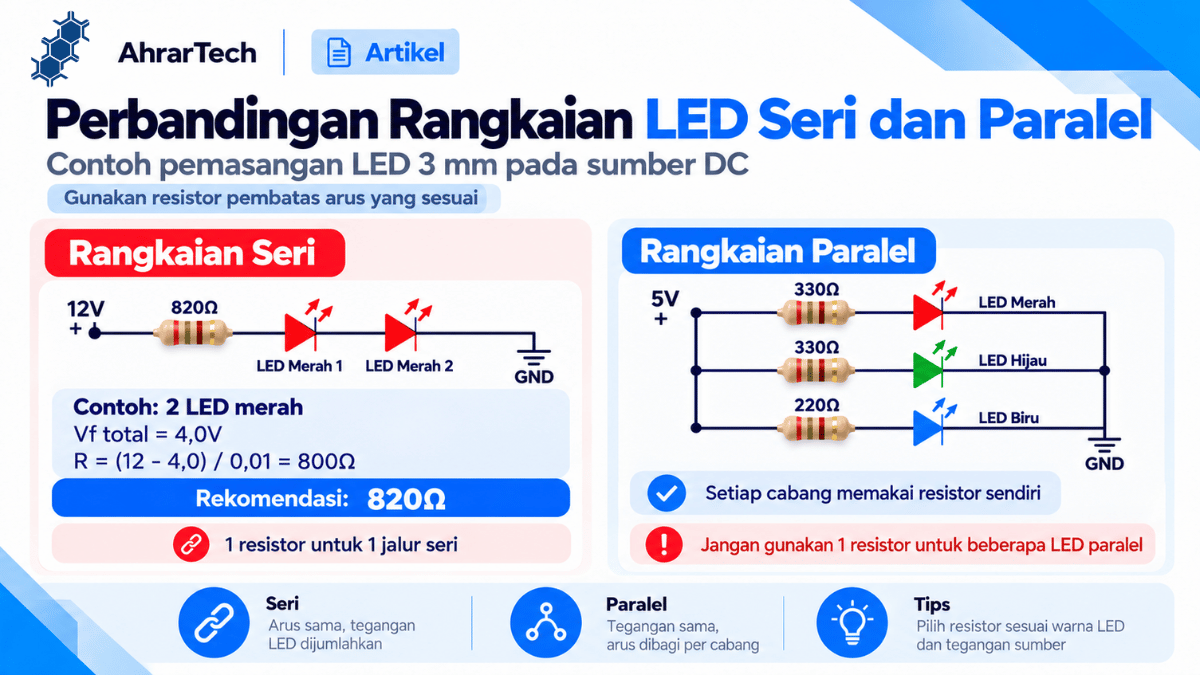

Gambar 4 — Rangkaian LED Seri dan Paralel

Perbedaan rangkaian LED seri dan paralel beserta pemasangan resistor pembatas arus.

Tips Memilih Resistor LED yang Tepat

Sebelum memasang LED, perhatikan hal-hal berikut:

1. Pastikan tegangan sumber yang digunakan.

2. Periksa forward voltage LED berdasarkan datasheet jika tersedia.

3. Tentukan arus target sesuai kemampuan LED.

4. Hitung resistor menggunakan Hukum Ohm.

5. Pilih nilai resistor standar yang sesuai, sebaiknya tidak lebih rendah daripada nilai hitungan jika target arus merupakan batas desain.

6. Periksa disipasi daya resistor.

7. Pastikan anoda dan katoda LED tidak tertukar.

8. Uji rangkaian menggunakan sumber DC yang stabil.

Jika LED terlalu terang, nilai resistor dapat dinaikkan untuk mengurangi arus.

Jika LED terlalu redup, jangan langsung mengurangi nilai resistor tanpa memeriksa batas arus LED dan spesifikasi sumber daya.

Untuk sumber 12V kendaraan, perhatikan bahwa tegangan sistem dapat lebih tinggi dari 12V nominal. Perhitungan dan proteksi harus disesuaikan dengan tegangan maksimum yang mungkin terjadi.

FAQ Cara Menghitung Resistor LED

Berapa resistor untuk LED merah 5V?

Dengan asumsi Vf LED 2V dan arus target 10 mA, hasil perhitungan sekitar 300Ω. Resistor 330Ω merupakan pilihan standar yang konservatif.

Berapa resistor untuk LED biru 5V?

Jika Vf LED diasumsikan 3V dan arus target 10 mA, hasil perhitungan 200Ω. Nilai standar 220Ω dapat digunakan.

Berapa resistor untuk LED merah 12V?

Dengan asumsi Vf 2V dan arus 10 mA, resistor yang diperlukan sekitar 1KΩ.

Apakah resistor 1/4 watt cukup untuk LED 12V?

Untuk contoh satu LED 3 mm dengan resistor 1KΩ dan arus sekitar 10 mA, rating 1/4 watt umumnya memadai pada sumber DC 12V stabil.

Apakah LED 3 mm bisa langsung dihubungkan ke 5V?

LED 3 mm standar tanpa pembatas arus tidak boleh langsung dihubungkan ke sumber 5V. Gunakan resistor atau driver yang sesuai.

Apakah warna LED memengaruhi nilai resistor?

Ya. Warna dan teknologi LED memengaruhi karakteristik tegangan majunya, sehingga nilai resistor dapat berbeda.

Apakah resistor harus dipasang pada kaki positif LED?

Tidak harus. Resistor dapat dipasang pada sisi anoda atau katoda selama berada dalam satu rangkaian seri dengan LED.

Beli LED 3 mm dan Resistor di AhrarTech Surabaya

AhrarTech Surabaya menyediakan berbagai kebutuhan komponen elektronika, termasuk LED 3 mm dan resistor untuk proyek Arduino, robotika, rangkaian indikator, serta elektronika DIY.

Berikut pilihan LED yang dapat digunakan untuk mempraktikkan perhitungan dalam artikel ini:

LED 3 mm Hijau

Cocok digunakan untuk indikator status, rangkaian elektronik, dan proyek DIY.

Beli LED 3 mm Hijau di Shopee

LED 3 mm Biru

Dapat digunakan pada rangkaian indikator dan dekorasi elektronik berukuran kecil.

Beli LED 3 mm Biru di Shopee

LED 3 mm Merah

Sering digunakan pada rangkaian indikator daya, status perangkat, dan proyek elektronika dasar.

Beli LED 3 mm Merah di Shopee

Untuk melengkapi rangkaian, Anda juga dapat menggunakan:

Resistor 1/4 Watt di Shopee AhrarTech

Pelajari juga jenis komponen resistor melalui artikel terkait:

Jenis-Jenis Resistor: Fungsi, Perbedaan dan Contohnya

Dengan memahami cara menghitung resistor LED, Anda dapat merancang rangkaian indikator sederhana secara lebih tepat, efisien, dan aman.
